RS485/422-CAN總線-DIDO數據信號防雷器（四/三線制）
安迅數據線路控制信號防雷器適用于RS485/422-CAN總線-DIDO數字量/開關量信號二線制信號線路的防雷保護，串聯在信號線路中，防止浪涌感應電壓沿工控信號線路侵入設備。
品牌：安迅
名稱：控制信號防雷器
適用信號線路：RS485/422-CAN總線-DIDO數字量/開關量信號等
型號：
AS05Y-D/4（5V）
AS12Y-D/4（12V）
AS24Y-D/4（24V）
性能特點：
采用綜合多級防雷方案，差模共模全保護，通流量大，殘壓低；
核心元件采用國際知名品牌，性能優異，工作穩定可靠；
主要參數：
標稱工作電壓Un：5V、12V、24V
沖擊耐受能力C2：10kV&5kA（1.2/50μs,&8/20μs）
最大放電電流：10kA
插入損耗：≤0.5dB
保護路數：4線
外形尺寸：90 * 18 * 65mm
插入損耗：≤0.5dB
防護等級:IP20
產地：深圳
生產廠家：廣東安迅防雷科技股份有限公司www.tianhengkj.cn
資質認證：CE、FCC、ROHS、產品檢測報告、太平洋產品保險等
測試標準：GB/T 18802.21-2016 低壓電涌保護器 第21部分 電信和信號網絡的電涌保護器(SPD)-性能要求和試驗方法；IEC 61643-21:2012
適用范圍：
安迅4線控制信號防雷器適用于RS485/422-CAN總線-DIDI信號三線制/四線制信號線路的防雷保護，串聯在信號線路中，防止浪涌沿工控信號線路侵入設備。

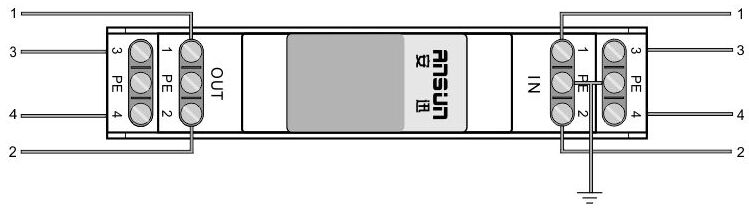

安裝接線：
·防雷器為35mm標準導軌安裝；
·防雷器接線方式為串聯；防雷器任意一端2個PE端子接地即可；
·防雷器輸出端（OUT）接被保護設備，離被保護設備越近越好，切勿接反；
·安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生；
·將防雷器接地線與防雷系統接地排可靠連接，地線力求短、粗、直，以盡量縮短雷電流路徑；

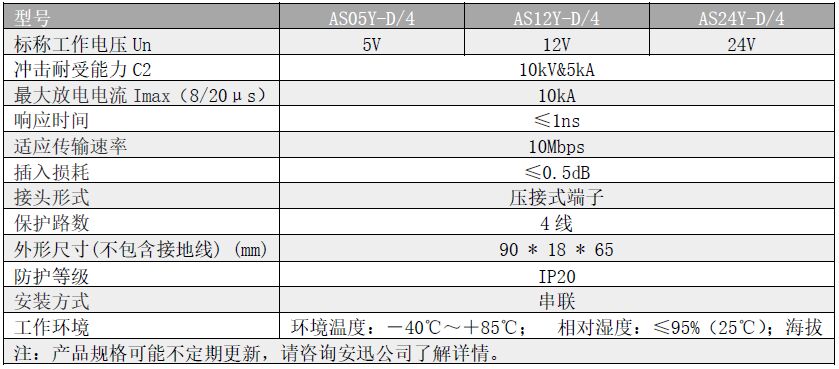

詳細參數：
