安迅長條形數據信號防雷器適用于RS485,RS422/CAN 、4~20mA模擬量、開關量等信號，對相同工作電壓下,相同規格內的傳輸速率之信號保護同樣也適用。特制的尺寸結構能適應更多現場情況，另有導軌
品牌：安迅
名稱：長條形數據信號防雷器
適用信號線路：RS485/422-CAN總線、4~20mA模擬量、DIDO等
型號：
AS12Y (12V、二線保護)
AS12Y4 (12V、四線保護)
AS24Y (24V、二線保護)
AS24Y4 (24V、四線保護)
性能特點：
通流容量大,殘壓水平低;
插損小,響應時間快;
限制電壓精確;
采用多級保護電路,結構嚴謹;
核心元件采用國際知名品牌,性能優異;
性能穩定,工作可靠;
安裝、使用方便,無須維護。
主要參數：
標稱工作電壓Un：12V、24V
沖擊耐受能力C2：10kV&5kA（1.2/50μs,&8/20μs）
最大放電電流：10kA
傳輸速率：10Mbps
保護路數：2線、4線
外形尺寸：103 * 25 * 25mm
插入損耗：≤0.5dB
防護等級:IP20
產地：深圳
生產廠家：廣東安迅防雷科技股份有限公司www.tianhengkj.cn
資質認證：CE、FCC、ROHS、產品檢測報告、太平洋產品保險等
測試標準：GB/T 18802.21-2016 低壓電涌保護器 第21部分 電信和信號網絡的電涌保護器(SPD)-性能要求和試驗方法；IEC 61643-21:2012
適用范圍：
安迅長條形數據信號防雷器適用于RS485,RS422/CAN 、4~20mA模擬量、開關量等信號，對相同工作電壓下,相同規格內的傳輸速率之信號保護同樣也適用。特制的尺寸結構能適應更多現場情況，另有導軌式安裝產品可選。

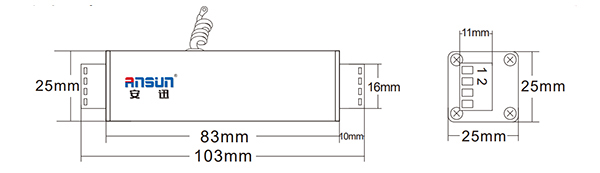

尺寸圖：

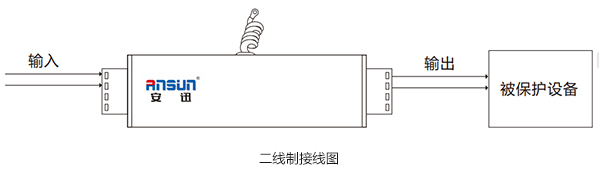

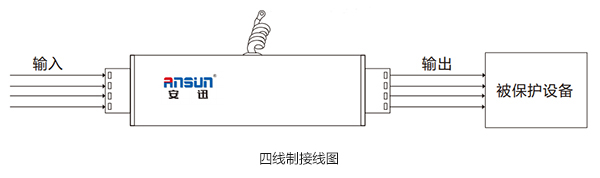

接線圖：
·防雷器串接在被保護設備與信號通道之間；
·防雷器輸岀端(OUT)接被保護設備,離被保護設備越近越好,切勿接反;
·安裝時兩端線路必須分開敷設,不可捆扎在一起,防止二次感應現象發生;
·將防雷器接地線與防雷系統接地排可靠連接,地線力求短、粗、直,以盡量縮短雷電流路徑
·安裝接線完畢,檢查接線正確牢固后,接通電源即可投入使用。

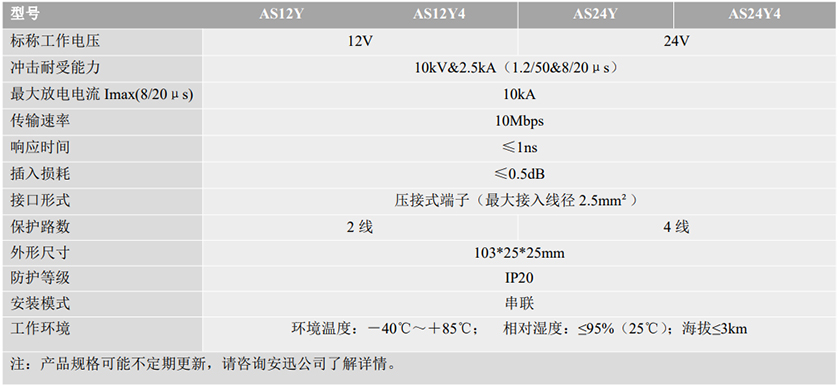

詳細參數：
